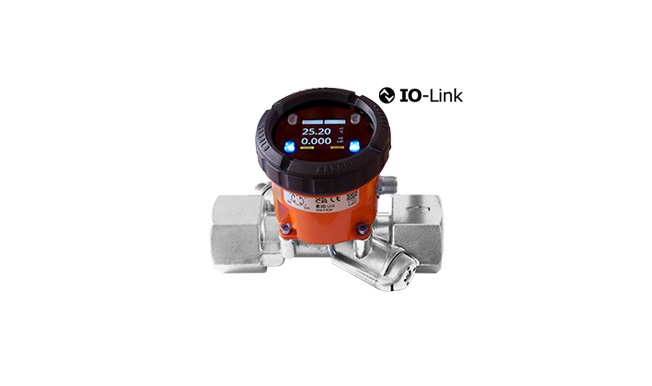

Ob in der der Pharmaindustrie, der Herstellung von Lebensmitteln oder bei der Wasseraufbereitung: Strömen nichtleitende Medien in einem chemischen Prozess, sind meistens Ultraschall-Durchflussmesser zur Überwachung installiert. Für die Überwachung benötigen die Messgeräte kurze Ansprechzeiten und eine hohe Kalibrierfreiheit, da sonst eine falsche Dosierung oder unzureichende Wiederholgenauigkeit auftritt. Abhilfe schafft hier der wartungsfreie Ultraschall-Durchflussmesser Typ DUK mit der neu entwickelten Kompaktelektronik C3T0 von Kobold Messring. Aufgrund der umfangreichen Möglichkeiten zur Vor-Ort-Programmierung eignet sich das DUK für einen branchenübergreifenden Einsatz für diverse Medien.
Genaue Messung aller Medien
Das Durchflussmessgerät der Baureihe DUK deckte bisher den Bedarf für Wasser und wasserähnliche Medien ab. Jetzt wird das bewährte DUK durch Einspielen zusätzlicher Medienparameter für die Volumenstrommessung nahezu aller homogenen, newtonschen Medien auch ohne elektrische Leitfähigkeit verwendet. Zu nennen sind hier beispielsweise demineralisiertes Wasser (Deionat), Wasser-Glykol-Mischungen mit unterschiedlichen Mischungsverhältnissen, Öle und aliphatische Kohlenwasserstoffe wie Ethanol, solange Ultraschallwellen hindurch gelangen können.
Möglich ist dies durch Kombination des DUK mit der neuen Smart-Elektronik, auf die vom PC die Datei mit medienspezifischen Daten eingespielt wird und ab diesem Zeitpunkt verwendet wird. Das zugehörige PC-Interface mit USB-Anschluss vertreibt Kobold ebenfalls. Die dazugehörige Software „Mediator Tool“ wird dem Kunden kostenlos zur Verfügung gestellt. Auf Kundenwunsch können die Geräte auch werkseitig eingestellt und kalibriert werden. Dabei kann entweder das DUK für einen festen Arbeitspunkt eingestellt werden oder eine Konfiguration für verschiedene Temperaturbereiche hinterlegt werden.
Die Geräte der DUK-Familie arbeiten nach dem Laufzeitdifferenzverfahren. Dies beruht darauf, dass Ultraschallwellen in einem Medium von der Fließgeschwindigkeit beeinflusst werden. Zwei gegenüber in der Rohrleitung montierte Sensoren arbeiten gleichzeitig als Sender und Empfänger von Ultraschallsignalen. Ist kein Durchfluss vorhanden, ist die Laufzeit der beiden Signale identisch. Bei fließendem Medium ist die Laufzeit gegen die Strömungsrichtung länger als die Laufzeit des Signales in Strömungsrichtung. Die durch einen Mikroprozessor ermittelte Laufzeitdifferenz ist proportional zum Volumenstrom. Die Temperatur hat einen Einfluss auf die Schallgeschwindigkeit und somit auf die Genauigkeit des Messergebnisses. Deswegen wird die aktuelle Temperatur des Mediums anhand eines im Gerät integrierten Temperatursensors gemessen und von der Elektronik bei der Berechnung des Volumenstroms kompensiert.
Verschleißfrei und universell einsetzbar
„Ultraschall-Durchflussmesser kommen ohne bewegliche Teile wie Flügelräder aus, weshalb sie keine Abnutzungserscheinungen zeigen. Deshalb haben sich diese Geräte für die Durchflussbestimmung diverser Medien bewährt“, erklärt Raza Ali Agha, Vertriebsleiter bei Kobold Messring. „Dieses breite Einsatzspektrum führt zu unterschiedlichen Einbausituationen, da die Messgeräte in verschiedenen Industrien und Prozessen eingesetzt werden.“
Die Nennweite der angeschlossenen Rohre und die mögliche Ausrichtung beim Einbau und die Einbindung in Prozessketten, wie die präzise Regulierung der Kühlmittelzufuhr, beeinflussen die Wahl eines passenden Gerätes. Insbesondere im Rahmen von Dosiervorgängen bieten die Messinstrumente die Möglichkeit zur Programmierung von Zwischenwerten, um die Mengen zu dokumentieren.
Deshalb hat das Unternhemen mit dem Produkt DUK universale Durchflussströmungsmesser mit IO-Link entwickelt, die für nahezu jede Messsituation geeignet sind und neben Ansprechzeiten von unter einer Sekunde eine hohe Programmierfreiheit gewährleisten. Dafür sorgen die zahlreichen Funktionen wie zum Beispiel die Temperaturmessung oder die Durchflussmenge, welche sich in wenigen Schritten im Menü auf Schnellwahltasten (sogenannte Hotkeys) festlegen lassen.
Wertvolles Kundenfeedback
„Während der Konzeptionsphase haben wir Erfahrungsberichte unserer Kunden aus den verschiedensten Branchen zu Grunde gelegt, um ein flexibles und zuverlässiges Universalgerät gesondert für nicht-leitfähige Medien zu entwickeln. Mit der Erweiterung des DUK um die Option C3T0 gibt es jetzt ein Messgerät für nahezu jedes Messvorhaben“, resümiert Agha. „Gleichzeitig sind die Messgeräte für zukünftige Medien vorbereitet. Sie werden bei veränderten Prozessbedingungen per Datei-Upload über USB einfach umgestellt.“
Einsatz unter extremen Bedingungen
Neben der Funktion zur Temperaturmessung wird der DUK oft bei kleinen Rohrnennweiten eingesetzt. Der DUK deckt nach Nennweite einen großen Messbereich zur Volumenstrommessung ab – mit einem Messbereichsfaktor von bis zu 250.
„Die Durchflussmesser verfügen über zwei individuell konfigurierbare Ausgänge, die je nach Einstellung vom Kunden beispielsweise als Puls‑, Alarm- oder Analogausgang fungieren“, erklärt Agha. „Dadurch lassen sie sich leichter in verschiedene Prozesse oder Hilfskreisläufe einbinden und stellen mit ihren kurzen Ansprechzeiten einen echten Mehrwert dar.“
Das Farb-Multi-Display lässt sich außerdem digital in 90° — Schritten drehen, so dass bei einem Standortwechsel kein anderes Modell benötigt wird und die Anzeige unabhängig von der Position der Anschlüsse ist.
Sowohl vor Ort am Display als auch über einen externen Steuereingang lässt sich der gewünschte Dosiervorgang starten und stoppen. Dabei wird vor Ort über die Tasten die gewünschte Menge angepasst. „Insbesondere bei sensiblen Prozessen wie der Tablettenbeschichtung sind präzise gemessene Teilmengen und gute Ansprechzeiten unabdingbar“, bestätigt Agha.
Der Grundbaustein für jedes Messvorhaben
Die Flexibilität der Gerätefamilie zeigt sich in der Nutzerführung und dem Funktionsumfang. Nahezu alle Einstellungen lassen sich bequem über vier optische Tasten vor Ort auf dem Display einstellen. Funktionen wie Temperaturmessung, Teilmengenanzeige oder Maximaldurchfluss lassen sich auf die genannten Hotkeys legen, so dass nicht ständig über mehrere Steuerungsebenen im Menü navigiert werden muss. Dies lässt sich ebenso sicher mit den meisten Handschuhen durchführen. Die mehrzeilige Anzeige bietet einen besseren Überblick als vergleichbare Geräte und bildet neben dem Messwert die entsprechende Einheit oder andere Zusatzinformationen ab. Diese Übersichtlichkeit wird nochmals durch die Mehrfarbigkeit des Displays verstärkt: Beispielsweise ändert sich die Farbe, wenn ein bestimmtes Durchflussvolumen erreicht worden ist. Dadurch sieht der Nutzer bereits aus der Distanz, wenn eine bestimmte Menge dosiert ist oder ein Grenzwert überschritten wurde.
