Sollen Prozesse mit Druckluft gesteuert werden, bei denen es beispielsweise zu ruckartigen Bewegungen kommt oder Maschinen und Anlagen häufige Einstellungsanpassungen erfordern, müssen Drosselrückschlagventile äußerst resistent sein. Dafür hat der Pneumatik- und Automatisierungsspezialist SMC seine bereits umfassende Serie AS erneut erweitert – und die Version AS-X242‑J mit einem robusten Einstellknopf aus Metall ausgestattet.

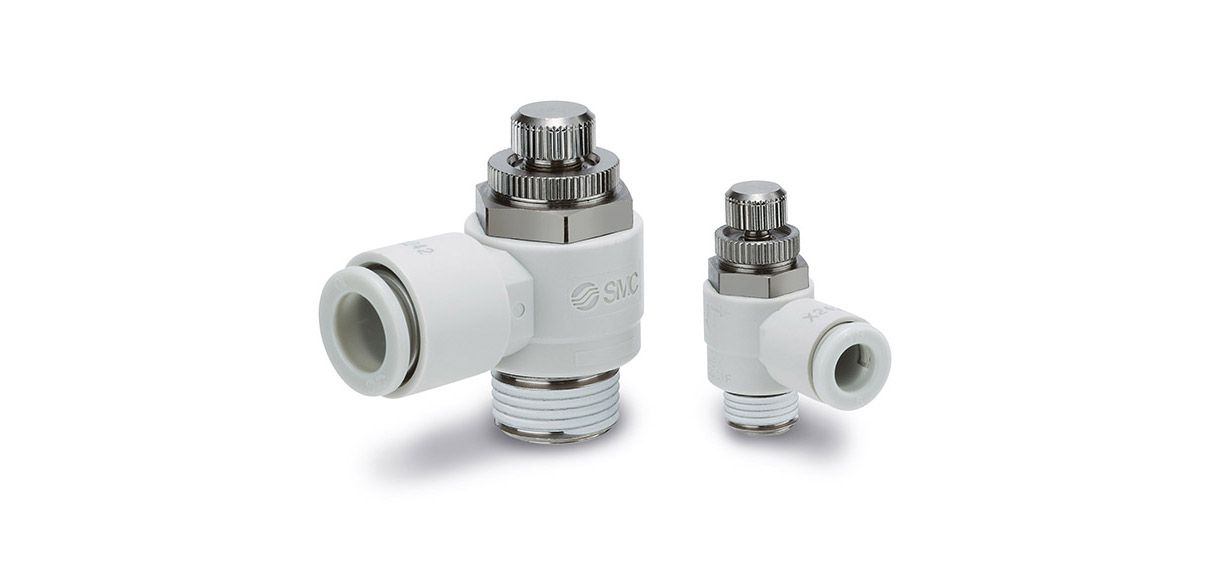

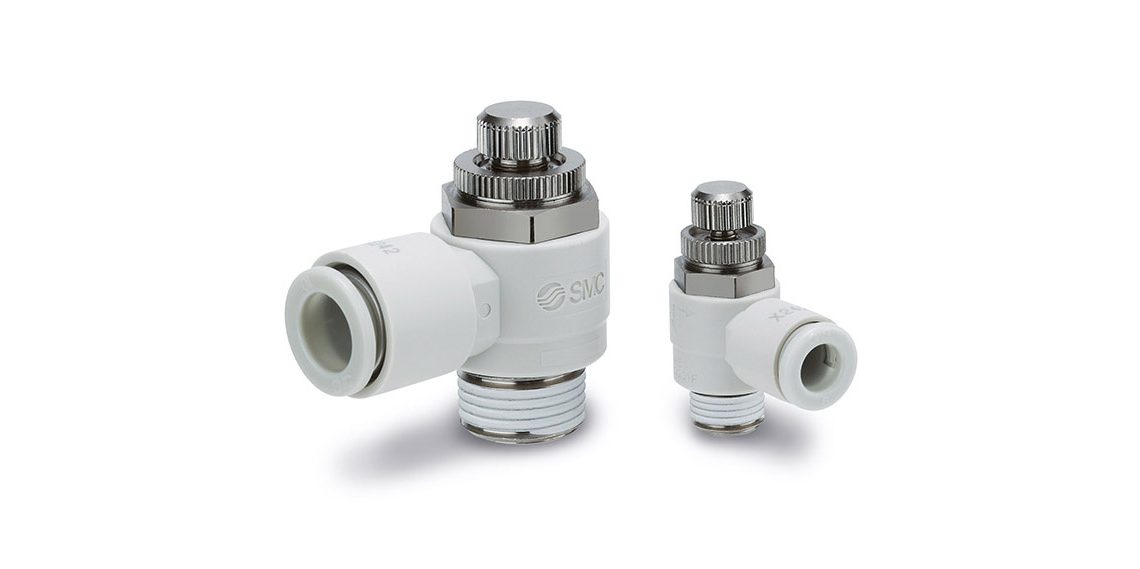

Der am oberen Ende des Drosselrückschlagventils sitzende Einstellknopf besteht – wie die darunter liegende runde Kontermutter – aus chemisch vernickeltem Messing, das besonders gut vor Verschleiß und Korrosion geschützt ist. Dank der gerändelten Oberfläche lassen sich beide Teile ohne zusätzliches Werkzeug direkt per Hand bedienen. Das erleichtert nicht nur die Einstellung des Durchflussvolumens, sondern erlaubt, die Anpassung auch besonders verschleißbeständig durchzuführen. Zudem macht die Konstruktion von Einstellknopf, Gewinde und Kontermutter aus Metall das Drosselrückschlagventil in Winkelausführung robust und rüttelfest, wodurch es auch bei rauen Anwendungen zuverlässige Dienste leistet. Mit einem Betriebsdruck zwischen 0,1 und 1,0 MPa kann die Serie AS-X242‑J für eine große Bandbreite von Druckluft-gesteuerten Prozessen verwendet werden.
Großes Sortiment für verschiedene Anschlüsse
SMC bietet die Lösung in einer Vielzahl von Varianten für unterschiedliche Anschlüsse an. So können beispielsweise Schläuche aus Polyamid, Weich-Polyamid, Polyurethan, FEP oder PFA mit Außendurchmessern von 4, 6, 8, 10 oder 12 mm verwendet werden. Die Schläuche lassen sich zudem dank Steckverbindung besonders einfach und schnell anschließen. Abhängig vom verwendeten Schlauchdurchmesser verfügt das Drosselrückschlagventil über die Gewindegrößen
M5 x 0,8, R1/8, R1/4, R3/8, R1/2. Je nach Anwendungsfall können Maschinen- und Anlagenbauer außerdem zwischen Abluft- oder Zuluftdrossel wählen. In der kompaktesten Variante verfügt die Serie AS-X242‑J über ein Gewicht von lediglich 7,5 g – in der Ausführung mit einem Außendurchmesser von 10/12 mm für den Schlauchanschluss und Gewindegröße R1/2 liegt das Gewicht bei 106,5 g.
