Sei­ten­druck­stü­cke in kom­pak­ter Ausführung

Die Sei­ten­druck­stü­cke gehö­ren zu jenen Ele­men­ten, die für den Vor­rich­tungs­bau schlicht­weg unver­zicht­bar und daher in unter­schied­lichs­ten Vari­an­ten ver­füg­bar sind. Den­noch gibt es Anwen­dun­gen, die beson­ders kom­pak­te Aus­füh­run­gen erfor­dern und dabei auch noch ein­fach auf unter­schied­li­che Anfor­de­run­gen anpass­bar sein soll­ten. Genau die­se Fäl­le hat Gan­ter mit der neu­en Norm­ele­men­te-Fami­lie GN 415 im Blick. Man­ches ist unschein­bar, aber im Gesamt­kon­text von ele­men­ta­rer Rele­vanz. So ist der Vor­rich­tungs­bau ohne fixie­ren­de Sei­ten­druck­stü­cke kaum denk­bar – wes­halb Gan­ter die Rei­he GN 415 ent­wi­ckelt hat. Sie sind kom­pak­ter als bis­he­ri­ge Vari­an­ten und anpassbar.

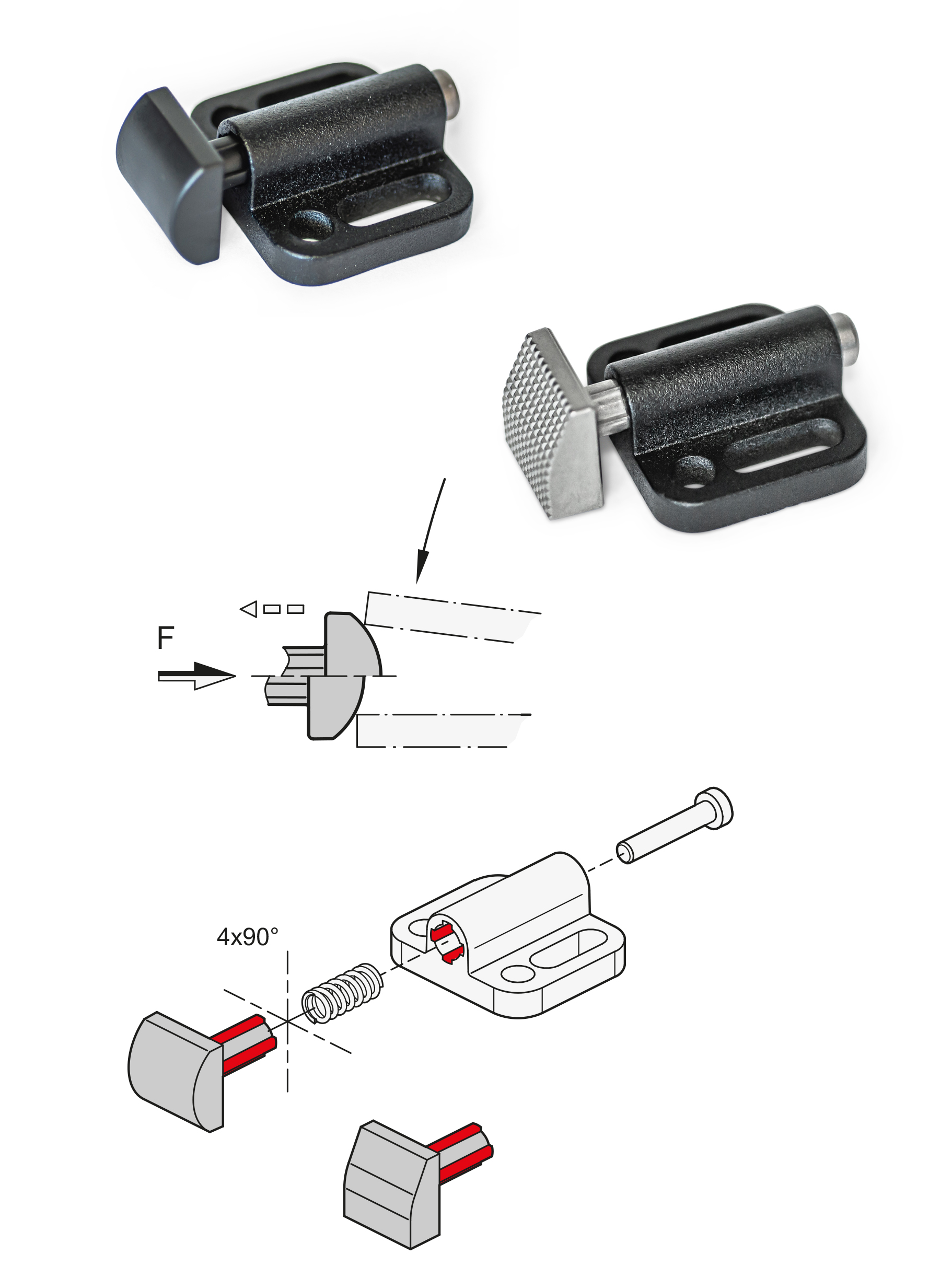

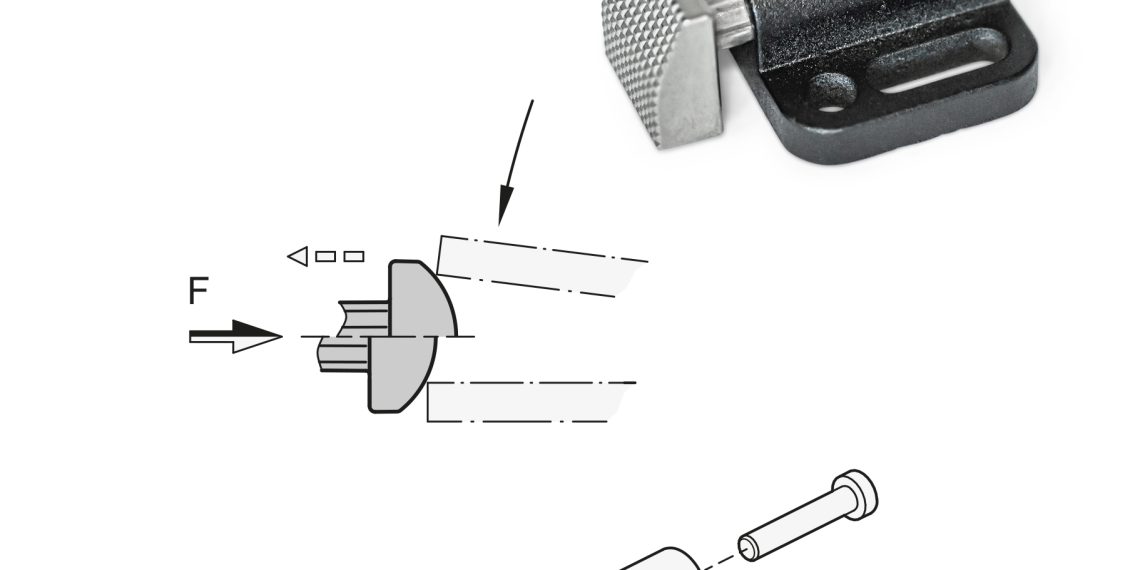

GN 415 steht in drei Grö­ßen zwi­schen 22 und 39 Mil­li­me­tern Brei­te mit jeweils zwei Feder­druck­stär­ken bereit. Wich­tig sind die bei­den ver­füg­ba­ren Schie­ber­for­men, sowohl das keil­för­mi­ge wie auch das zylin­drisch abge­run­de­te Druck­stück fixie­ren Bau­tei­le nicht nur seit­lich, son­dern üben einen zusätz­li­chen Nie­der­zug­ef­fekt aus. Alle Druck­stü­cke kön­nen zur opti­mier­ten Anpas­sung an die Bau­tei­le-Geo­me­trie in 90 Grad-Schrit­ten um ihre Längs­ach­se gedreht wer­den – dazu braucht es nicht mehr als das Lösen der zen­tra­len Schie­ber­schrau­be. Die Druck­stü­cke gibt es als Kunst­stoff-Aus­füh­rung in POM, sowie in Edel­stahl mit glat­ter oder rei­bungs­ver­bes­ser­ter, gerif­fel­ter Druck­flä­che. Letz­te­re wer­den im Metall­spritz­guss-Ver­fah­ren pro­du­ziert und unter­lie­gen damit nur mini­ma­len Maß­to­le­ran­zen. Dass viel Wert auf das ein­fa­che und uni­ver­sel­le Hand­ling gelegt wird, zeigt sich auch bei der Befes­ti­gungs­art der schwarz beschich­te­ten Gehäu­se aus Zink-Druck­guss. Zwei nor­ma­le Boh­run­gen wer­den von Lang­lö­chern ergänzt, die ein Ver­schie­ben der Gehäu­se um üppi­ge 4,5 bis 13,5 Mil­li­me­ter erlauben.
