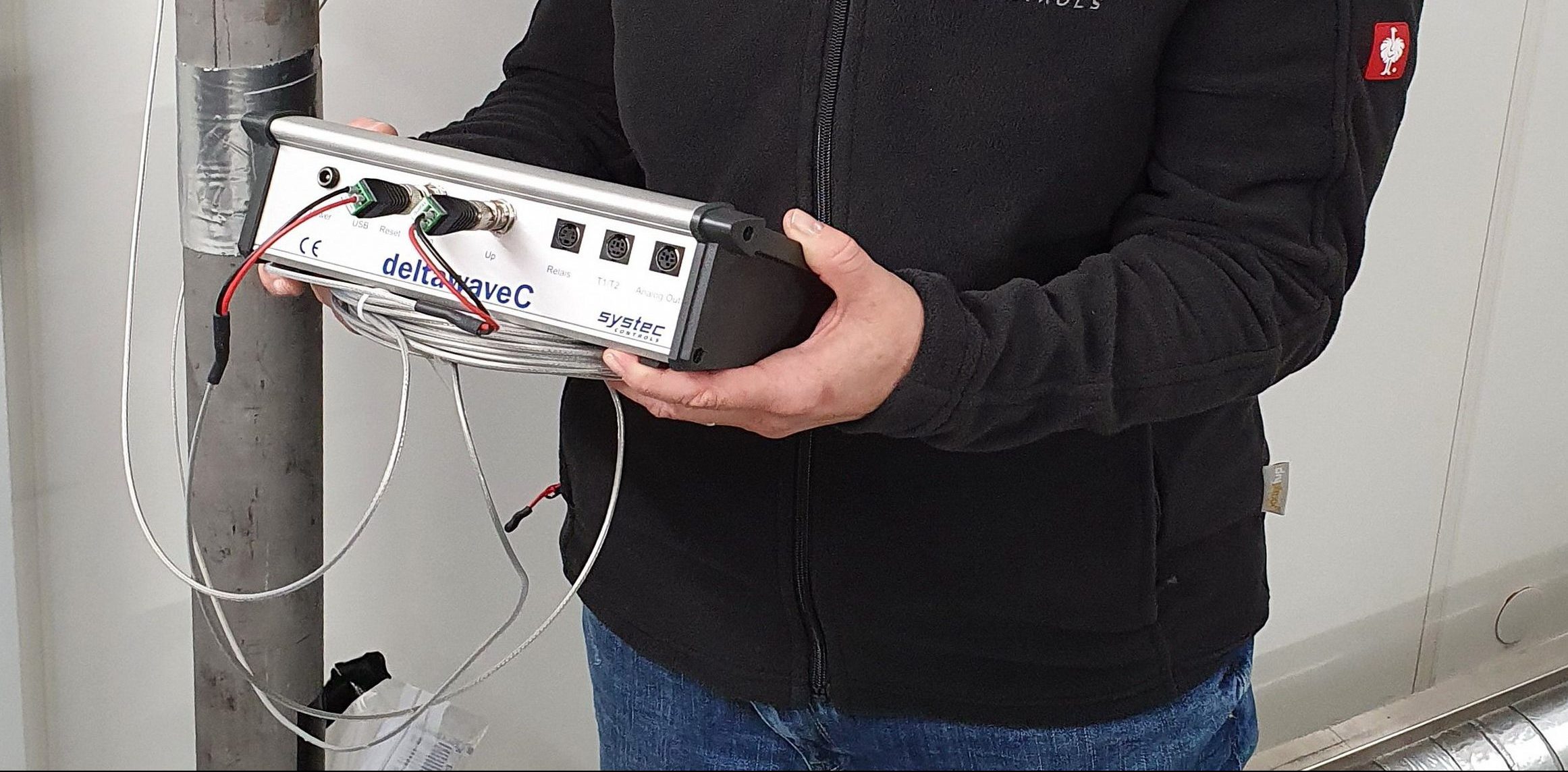

Die präzise Ultraschall-Clamp-on Durchflussmessung von Gasen ist dank der deltawaveCoG nahezu uneingeschränkt möglich. Das neue System nutzt die von systec Controls entwickelte “Auto Optimize”-Funktionen und liefert- ohne Leitungseingriff — genaue Messdaten an Rohren von DN25 bis DN 700. Zu messen sind zum Beispiel (Druck-)Luft, Erdgas, Stickstoff etc.. Die Anwendung ist möglich bei einem Temperaturbereich für die ebenfalls neuen Ultraschall- Wandler von-40 bis 150°C. Die Strömungsgeschwindigkeit kann zwischen 0.01m/s und.35 m/s liegen.
Bislang war Experten im Rahmen der Inbetriebnahme die Variation der Signalfrequenz und die Auswahl der Sendesignale mit unterschiedlichen Anregungs-/Dämpfungsanteilen mit Hilfe eines Oszilloskops vorbehalten, jetzt übernimmt dies der Auto-Optimizer. Per Knopfdruck variiert der Durchflussmesser die Sendefrequenzen sowie die Signalkodierung, analysiert die Ergebnisse und liefert die optimalen Einstellungen für dies Messstelle. Der Effekt: Kleinere Nullpunktfehler, bessere Genauigkeiten, geringeres Messwertrauschen und Reserven gegen Einflüsse wie EMV.
Um das gefürchtete Missmatching zu vermeiden waren in Vergangenheit viele unterschiedliche Wandler für die verschiedenen Rohre und Rohrmaterialien erforderlich. Die teure Folge: Anwender mussten zahlreiche Ultraschall-Wandler kaufen. Die neuen Clamp-on-Gas Wandler sind breitbandig, d.h. sie können “verstimmt” werden und sind damit Kosten sparend für ein breiteres Rohrspektrum nutzbar. Durch das Anpassen der Signalfrequenz an die Rohrleitung gelingt die Einkopplung deutlich besser, als mit fester Frequenz bei deutlichem Gewinn an Signalstärke.
Ein anderes Problem war bislang die Signalverzerrung” durch Mehrfachreflektionen und dem Ringing (Nachklingen) der Rohrleitung. Statt aufwändig mechanisch Bedämpfen zu müssen. arbeitet das Messinstrument auch hier komfortabler: Die Sendesignale bestehen aus einem Sendeteil und zusätzlich aus einem Dämpfungsteil, das gegenphasig zum Sendesignal ein Dämpfungssignal erzeugt. Dies reduziert das Ringing in der Rohrleitung. Das Ergebnis sind klarere Empfangssignale und damit stabilere Messwerte sowie höhere Genauigkeiten.
Die deltawaveCoG sind als festinstalliertes und portables Messsystem lieferbar. Die neuen Gas-Durchflussmesser setzen auch bezüglich Preis-/Leistungsverhältnis Maßstäbe und sind deutlich preiswerter als herkömmliche Gas Clamp-on-Messsysteme.
