Die moderne Visualisierung von Prozesssystemen basiert auf zwei Techniken, abhängig vom verwendeten Automatisierungssystem: Ist dies eine SPS, werden Monitore mit integriertem PC und offenem Betriebssystem verwendet. Aktuell ist dies meist Windows 10 IoT. Darauf werden Visualisierungspakete installiert, die über integrierte digitale Protokolle mit der SPS die Daten und aktuellen Werte austauschen und zur Anzeige bringen.
Ist dies die PC-basierte Visualisierung eines Prozess- (DCS) oder Fertigungsleitsystems (MES), werden heute Monitore mit integriertem Thin Client und Netzwerkverbindung eingesetzt. Diese unterstützen auch als einzige die Virtualisierung der Prozessrechner Architektur.
Monitor Baukasten für die Prozessindustrie
Pepperl+Fuchs bietet in der VisuNet Gerätereihe beide Technologien an. Diese Industriemonitore sind sowohl als Atex Zone 1 /21 und Zone 2 /22 Ausführungen als auch für den industriellen nicht-Ex Produktionsbereich der Prozessindustrie erhältlich. Es stehen unterschiedliche mechanische Ausführungen der modularen VisuNet Industriemonitore für die allgemeine chemische Industrie, die Pharma- und Kosmetikindustrie und die Outdoor Öl und Gas Industrie mit verschiedenen Bildschirmgrößen zur Verfügung.

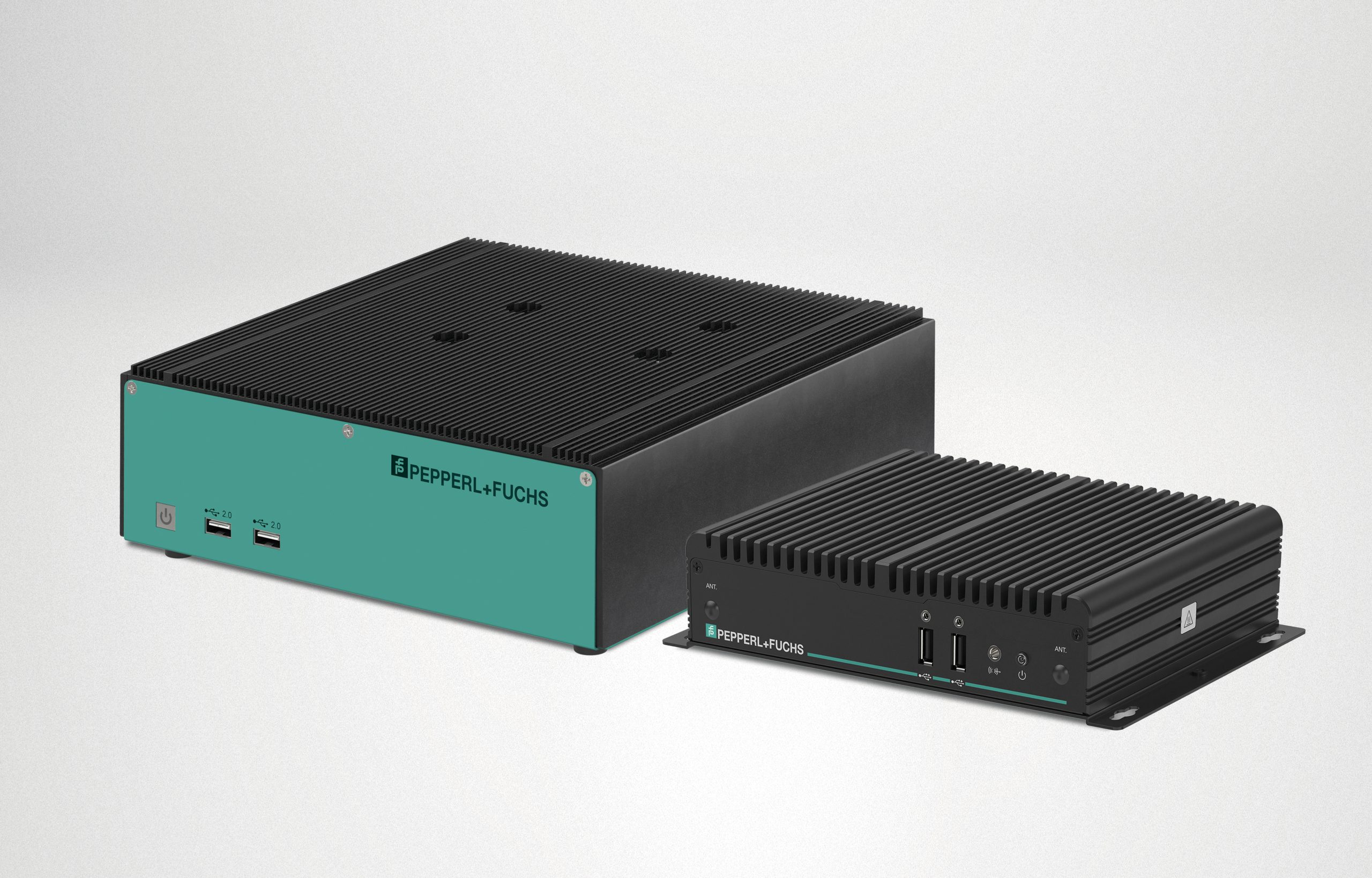

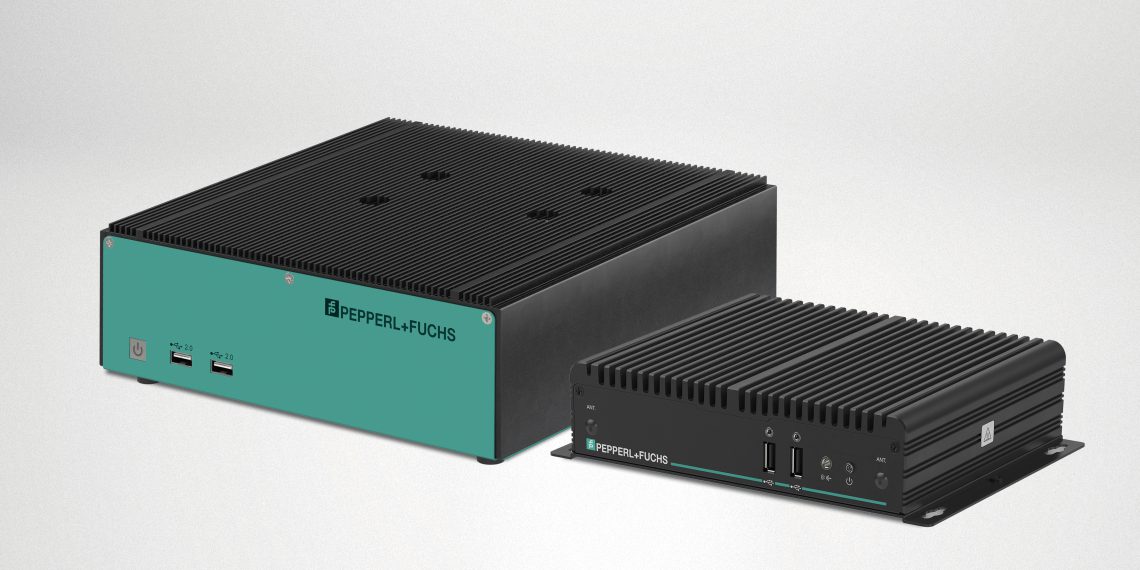

Um die gleiche Funktionalität bei Thin Client basierten Remote Monitoren in der ganzen Produktionsanlage zur Verfügung zu haben, gibt es auch kleine, industrielle VisuNet Box Thin Clients, an die bis zu 4 digitale Standard Monitore angeschlossen werden können. Die neueste Generation ist der BTC12, der über zwei DisplayPort Schnittstellen und zwei Netzwerk Schnittstellen für redundante Verbindungen verfügt. Alle VisuNet Thin Clients des Unternehmens basieren auf Windows 10 IoT LTSB und der Firmware RM-Shell 5, die um weitere IT-Sicherheitsfunktionen und der Möglichkeit, kundenseitig Virenscanner zu installieren, erweitert wurde.
