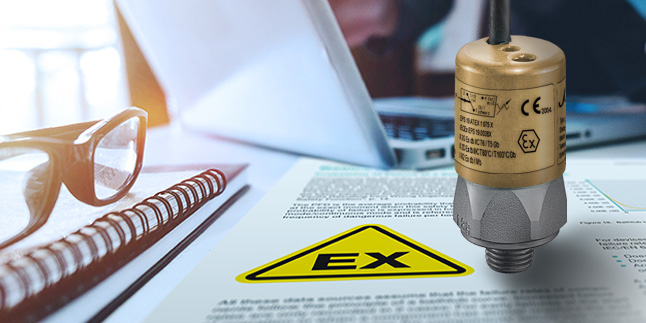

Kom­pak­ter ATEX-Druckschalter

Die ATEX-Druck­schal­ter von Suco basie­ren auf der Pro­dukt­rei­he 0340 / 0341, die sich in den Berei­chen Maschi­nen­bau, Lebens­mit­tel­in­dus­trie sowie Che­mie- und Medi­zin­tech­nik einen her­vor­ra­gen­den Ruf erwor­ben haben. Die neue Bau­rei­he 0342 / 0343 ist nach ATEX-Richt­li­nie 2014/34/EU und IECEx-Sys­tem für die Ex-Schutz­zo­nen 1 + 2 (Gas),  21 + 22 (Staub) und den Berg­bau (Methan und Koh­len­staub) zuge­las­sen. Die ATEX-Druck­schal­ter ver­fü­gen über eine Schutz­iso­lie­rung der Schutz­klas­se 2 und sind für Ver­sor­gungs­span­nun­gen bis 250 Volt zuge­las­sen. Wie bei nahe­zu allen Suco Druck­schal­tern kann der Schalt­punkt wäh­rend des Betriebs über eine Ein­stell­schrau­be jus­tiert wer­den. Mit einer Ein­bau­grö­ße von nur 52 Mil­li­me­ter bei Schlüs­sel­wei­te 27 stellt die Bau­rei­he 0342/0343 den der­zeit kom­pak­tes­ten ATEX-Druck­schal­ter in sei­ner anspruchs­vol­len elek­tri­schen Leis­tungs­klas­se dar.
Im Zuge der tech­ni­schen Kon­struk­ti­on konn­ten die Zünd­spalt-Maße auf ein Mini­mum redu­ziert wer­den, sodass die Zünd­schutz­art „Druck­fes­te Kap­se­lung (Ex d)“ für die Gas-Schutz­zo­nen 1 + 2 gemäß DIN EN 60079–1:2014 erreicht wer­den konn­te. Die Aus­füh­rung „Druck­fes­te Kap­se­lung“ stellt sicher, dass falls es zu einer Zün­dung oder Explo­si­on im Gehäu­se­inne­ren kom­men soll­te, die­se dar­in ein­ge­schlos­sen wird und kei­ne Aus­wir­kun­gen auf das Umfeld ent­fal­ten kann. Durch die­se kon­struk­ti­ve Aus­le­gung wird sicher­ge­stellt, dass das Schutz­ni­veau inner­halb einer poten­ti­ell explo­si­ons­fä­hi­gen Atmo­sphä­re um ein Viel­fa­ches erhöht wird.
Die Mem­bran­aus­füh­rung (Typ 0342) ist bei einer 6‑fachen Über­druck­si­cher­heit bis 300 bar in vier varia­blen Druck­be­rei­chen (0,3 — 50 bar) erhält­lich. Die Kol­ben­aus­füh­rung (Typ 0343) wider­steht im Druck­be­reich 50 – 150 bar einem sta­ti­schen Druck bis max. 600 bar. Um mög­li­che Feh­ler­quel­len beim Anschlie­ßen der Kon­tak­te inner­halb des Ex-Berei­ches aus­zu­schlie­ßen, wer­den bei­de ATEX-Druck­schal­ter bereits voll­stän­dig ver­ka­belt und ver­gos­sen (IP65) in den Stan­dard-Kabel­län­gen 2 oder 5 Meter angeboten.
Durch die erfolg­rei­chen Zulas­sun­gen nach ATEX und IECEx-Sys­tem der Gerä­te­ka­te­go­rien Gas (II 2G), Staub (II 2D) und Berg­bau (I M2) kann die Bau­rei­he 0342 / 0343 in nahe­zu allen ATEX-Berei­chen und ‑Zonen ein­ge­setzt wer­den. Hier­zu zäh­len über­wie­gend Indus­trien der Pro­zess­che­mie, wie Che­mie, Petro­che­mie, Gas­ver­ar­bei­tung, Phar­ma­zie, Lebensmittel‑, Zucker‑, Zellstoff‑, Papier‑, Holz- und Stahl­in­dus­trie. Wei­te­re Anwen­dun­gen fin­den sich in den Bran­chen Ener­gie­er­zeu­gung, Medi­zin­tech­nik, Lack- und Ober­flä­chen­tech­nik, Ent­sor­gung und Recy­cling, Schütt­gut- und För­der­tech­nik sowie der Heizungs‑, Lüftungs‑, Kli­ma- und Käl­te­tech­nik (HSK).
