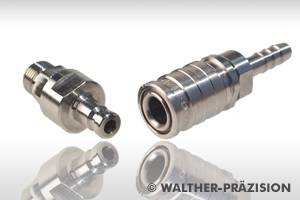

Cha­rak­te­ris­ti­ka: Die Serie LP / SP umfasst Kupp­lun­gen in ein­sei­tig und beid­sei­tig absper­ren­der Aus­füh­rung in den Nenn­grö­ßen von DN 2,5 bis DN 50. Die­se Serie wird in unter­schied­li­chen Werk­stof­fen mit ver­schie­de­nen Ober­flä­chen­be­schich­tun­gen geliefert.
Vorteile:

• Uni­ver­sell einsetzbar
• Extrem robust & langlebig
• Diver­se Dichtungsmaterialien
• Vie­le Son­der­aus­stat­tun­gen, z.B. Ent­rie­ge­lungs­si­che­rung, ent­lüf­ten­de Ventile
• Spritz­frei­heit bei den Nenn­wei­ten 4, 6, 7, 12 und 19
• Brei­tes Spek­trum an Anschluss­ar­ten im Standard
• Ver­rie­ge­lungs­hil­fe
• Ring­grif­fe optio­nal bei gro­ßen Nennweiten

Nenn­wei­ten: DN 2,5, DN 3, DN 4, DN 6, DN 7, DN 9, DN 12, DN 19, DN 32, DN 50

Medi­en:

• Was­ser
• Druck­luft
• Diver­se Flüssigkeiten
• Kraft­stoff
• Schmier­fet­te / Öle
• Tech­ni­sche Gase

Druck­be­reich: bis 100 bar (ein­zel­ne Typen bis 200 bar) in Abhän­gig­keit von Nenn­wei­te und Werk­stoff, teil­wei­se auch vakuumtauglich

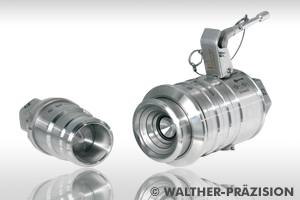

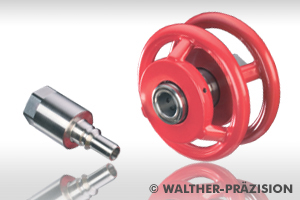

Cha­rak­te­ris­ti­ka: Die spritz­frei­en Clean-Break-Kupp­lun­gen der Serie CN fin­den haupt­säch­lich in der che­mi­schen Indus­trie, bei der Ver­la­dung und dem Trans­port von Flüs­sig­kei­ten z.B. an Schlauch­bahn­hö­fen Ver­wen­dung. Auch ande­re Ein­satz­ge­bie­te sind möglich.

Durch das spe­zi­el­le Kon­struk­ti­ons­prin­zip ist ein spritz­frei­es Kup­peln und Ent­kup­peln auch mit lan­gen, gefüll­ten Schlauch­lei­tun­gen unter Druck bis zu 5 bar möglich.

Bei gerin­gen Platz­ver­hält­nis­sen kann auf Grund der gerin­gen Betä­ti­gungs­kräf­te der CN-025 auf das Hand­rad ver­zich­tet wer­den (Haken­schlüs­sel verwendbar).

Vor­tei­le:

• Clean-Break-Kupp­lung mit Kurvenverriegelung
• Spritz­frei­heit
• Unter Rest­druck kuppelbar
• Klein bau­end
• Extrem gute Durchflusskennwerte

Nenn­wei­ten: DN 25, DN 50, DN 80, DN 100

Medi­en:

• Was­ser
• Druck­luft
• Diver­se Flüssigkeiten
• Kraft­stoff
• Schmier­fet­te / Öle
• Tech­ni­sche Gase

Druck­be­reich: Nenn­wei­ten­ab­hän­gig bis 25 bar

Cha­rak­te­ris­ti­ka: Die spritz­frei­en Clean-Break-Kupp­lun­gen der Serie CT ist geeig­net für alle Anwen­dun­gen, in denen gerings­te Lecka­gen bei ein­fachs­ter Bedie­nung und hohem Durch­fluss gefor­dert werden.

Vor­tei­le:

• Ein­fa­ches Kup­peln durch Verriegelungsautomatik
• Spritz­frei­es Kup­peln und Ent­kup­peln, d.h. mini­ma­le Leckagemengen
• Gerin­ge Kup­pel­kraft auch bei nicht schmie­ren­den Medien
• Kup­peln unter Restdrücken
• Hoher Durch­fluss­kenn­wert (Cv) auf­grund strö­mungs­güns­ti­ger Ventilgeometrien
• Ring­grif­fe zur Bedie­nungs­er­leich­te­rung (optio­nal bei DN 19)
• ATEX-Aus­füh­rung lieferbar

Nenn­wei­ten: DN 3, 5, DN 7, DN 9, DN 12, DN 19

Medi­en:

• Was­ser
• Druck­luft
• Diver­se Flüssigkeiten
• Kraft­stoff
• Öle
• Tech­ni­sche Gase

Druck­be­reich: Nenn­wei­ten­ab­hän­gig bis 64 bar

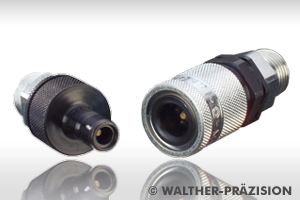

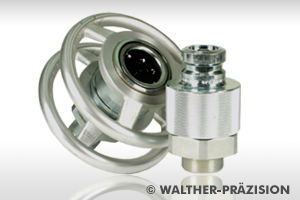

Cha­rak­te­ris­ti­ka: Die Serie MD umfasst Kupp­lun­gen in beid­sei­tig absper­ren­der Aus­füh­rung in den Nenn­grö­ßen von DN 6 bis DN 50. Die­se Serie wird in unter­schied­li­chen Werk­stof­fen mit ver­schie­de­nen Ober­flä­chen­be­schich­tun­gen geliefert.

Vor­tei­le:

• Ent­rie­ge­lungs­si­che­rung
• Uni­ver­sell einsetzbar
• Extrem robust & langlebig
• Diver­se Dichtungsmaterialien
• Vie­le Sonderausstattungen
• Brei­tes Spek­trum an Anschluss­ar­ten im Standard
• Ring­grif­fe optio­nal bei gro­ßen Nennweiten

Nenn­wei­ten: DN 6, DN 7, DN 12, DN 19, DN 25,. DN 32, DN 50

Medi­en:

• Was­ser
• Druck­luft
• Diver­se Flüssigkeiten
• Kraft­stoff
• Schmier­fet­te / Öle
• Hydrau­lik­öle u. v. m.

Druck­be­reich: bis 250 bar (abhän­gig von Nenn­wei­te und Werk­stoff), teil­wei­se auch vakuumtauglich

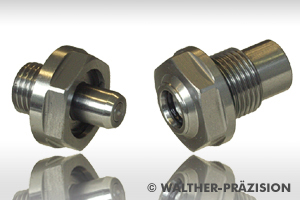

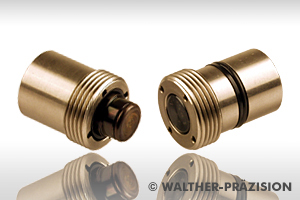

Cha­rak­te­ris­ti­ka: WALT­HER-Ein­bau­ele­men­te ermög­li­chen im Werk­zeug­ma­schi­nen­bau einen schnel­len Wech­sel von Werk­stü­cken. Sie wur­den für Ein­sät­ze kon­stru­iert, bei denen pro Schicht meh­re­re hun­dert Wech­sel erfol­gen (Serie 85). Der hohe Durch­fluss­kenn­wert gewähr­leis­tet, dass die Spann­hy­drau­lik mit Arbeits­drü­cken bis 200 bar (bei Son­der­aus­füh­run­gen bis 350 bar) ver­sorgt wer­den kann.

Merk­ma­le Serie 57 (für das Wech­seln von Werkzeugen):

• Clean-Break-Ven­ti­le (äußerst leck­arm und spritzfrei)
• Sehr klei­ne Ein­bau­ma­ße im Ver­hält­nis zur Nenn­wei­te und Druckfestigkeit
• Geschütz­te Abdich­tung zwi­schen Kupp­lungs- und Nip­pel­ele­ment durch radia­len Einbau
• Werk­stoff Edel­stahl 1.4104 V mit Dich­tun­gen aus FKM
• Max. zuläs­si­ger Mit­ten­ver­satz ± 0,5 mm
• Max. zuläs­si­ge Win­kel­ab­wei­chung ± 0°

Merk­ma­le Serie 85 (für das Span­nen von Werk­stü­cken und Vorrichtungen):

• Clean-Break-Ven­ti­le (äußerst leck­arm und spritzfrei)
• Hohe Kupp­lungs­häu­fig­keit
• Die maschi­nen­sei­ti­ge Kupp­lung kann völ­lig bün­dig mon­tiert werden
• Der plat­ten­sei­ti­ge Ver­schluss­nip­pel steht im ent­kup­pel­ten Zustand nur 8,2 bzw. 9,2 mm vor
• Geschütz­te Abdich­tung zwi­schen Kupp­lungs- und Nip­pel­ele­ment durch radia­len Einbau
• Kup­pel­bar gegen Dif­fe­renz­drü­cke von 0 bis max. 40 bzw. 60 bar
• Werk­stoff: Stahl brüniert
• Max. zuläs­si­ger Mit­ten­ver­satz ± 0,3 mm
• Max. zuläs­si­ge Win­kel­ab­wei­chung ± 0,15°

Nenn­wei­ten: DN 6, DN 8, DN 12, DN 16 (Serie57)/DN 6, DN 10 (Serie 85)

Medi­um: Hydrauliköl

Druck­be­reich: Nenn­wei­ten­ab­hän­gig bis 25 bar

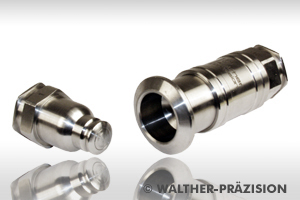

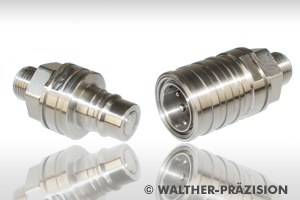

Cha­rak­te­ris­ti­ka: Die Clean-Break-Schnell­kupp­lun­gen der Serie CP sind Steck­kupp­lun­gen für den Mit­tel­druck­be­reich bis 250 bar.

Die­se Serie ist geeig­net für alle Anwen­dun­gen, in denen gerings­te Lecka­gen bei ein­fachs­ter Bedie­nung und hohem Durch­fluss gefor­dert wer­den. Zusätz­lich bie­tet die optio­na­le Ent­rie­ge­lungs­si­che­rung (-ST) hohe Prozesssicherheit.

Vor­tei­le:

• Clean-Break: gerings­te Lecka­ge­men­gen beim Ent­kup­peln, mini­ma­ler Luft­ein­trag beim Kup­peln, abso­lut spritzfrei.
• Robust und halt­bar: Aus­füh­rung in Edelstahl.
• Effi­zi­ent: Hohe Durch­fluss­wer­te und gerin­ge Druckverluste.
• Ein­fach: Selbst nicht schmie­ren­de Medi­en ohne gro­ßen Kraft­auf­wand mit einer Hand durch Ver­rie­ge­lungs­au­to­ma­tik kuppelbar.
• Schnell: Kup­peln gegen Rest­drü­cke möglich
• Ver­läss­lich: Tem­pe­ra­tur­be­reich: ‑20 °C bis 130 °C bei FKM-Dichtungen

Nenn­wei­ten: DN 6, DN 9, DN 12, DN 16

Medi­en:

• Chem. Flüs­sig­kei­ten
• Nicht schmie­ren­de Medien
• Was­ser
• Dampf
• Gase
• Hydrau­lik­flüs­sig­kei­ten

Druck­be­reich: bis 250 bar

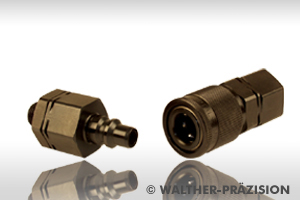

Cha­rak­te­ris­ti­ka: Die Serie HP umfasst Kupp­lun­gen in ein­sei­tig und beid­sei­tig absper­ren­der Aus­füh­rung in den Nenn­grö­ßen von DN 2,5 bis DN 50. Die­se Serie wird in unter­schied­li­chen Werk­stof­fen mit ver­schie­de­nen Ober­flä­chen­be­schich­tun­gen geliefert.

Vor­tei­le:

• Uni­ver­sell ein­setz­bar nicht nur im Hochdruckbereich
• Extrem robust & langlebig
• Diver­se Dichtungsmaterialien
• Vie­le Sonderausstattungen
• Brei­tes Spek­trum an Anschluss­ar­ten im Standard
• Ver­rie­ge­lungs­hil­fe
• Ring­grif­fe bei gro­ßen Nennweiten
• Ent­rie­ge­lungs­si­che­rung
• Ring­kol­ben­ven­ti­le
• Vibra­ti­ons­si­che­rung

Nenn­wei­ten: DN 2,5, DN 4, DN 6, DN 10, DN 16, DN 20, DN 32, DN 50

Medi­en: Zumeist Hydrau­lik­öle, aber auch für ande­re Flüs­sig­kei­ten und Gase einsetzbar

Druck­be­reich: bis 2000 bar (abhän­gig von Nenn­wei­te und Werk­stoff), teil­wei­se auch vakuumtauglich

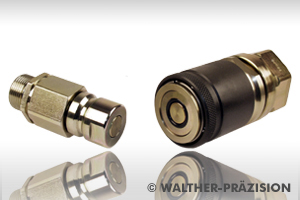

Cha­rak­te­ris­ti­ka: Die­se Clean-Break-Kupp­lun­gen sind spe­zi­ell für Hoch­druck-Hydrau­lik-Anwen­dun­gen ent­wi­ckelt wor­den, die im rau­en Betriebs­all­tag, wie der Stahl­in­dus­trie schwe­ren Belas­tun­gen aus­ge­setzt sind. Auch in stau­bi­ger und schmut­zi­ger Umge­bung kann die Kupp­lung ein­fach gerei­nigt wer­den und mini­miert so den Ein­trag von Par­ti­keln ins Hydrauliksystem.

Durch das spe­zi­el­le Kon­struk­ti­ons­prin­zip tritt beim Betä­ti­gen der Kupp­lung kein Medi­en­ver­lust aus bzw. Luft­ein­tritt ins Sys­tem auf.

Vor­tei­le:

• Ver­rie­ge­lungs­au­to­ma­tik
• Spritz­frei­heit
• Robus­te Ausführung
• Extrem hoher Druckbereich
• Beim Betä­ti­gen kein Medi­en­ver­lust oder Lufteintritt
• Vol­ler Betriebs­druck auch im ent­kup­pel­ten Zustand bei Kupp­lung und Nippel
• Pla­ne Flä­chen zur ein­fa­chen Rei­ni­gung im ent­kup­pel­ten Zustand
• Son­der­aus­füh­rung in schmutz­ge­schütz­ter Version
• Son­der­aus­füh­rung mit Entlastungsventil

Nenn­wei­ten: DN 6, DN 8, DN 12, DN 16, DN 20

Medi­en: Für selbst­schmie­ren­de Medi­en, z.B. Hydrauliköl

Druck­be­reich: Bis 650 bar (abhän­gig von Nenn­wei­te und Werk­stoff), teil­wei­se auch vakuumtauglich

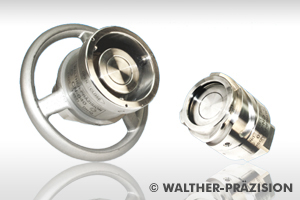

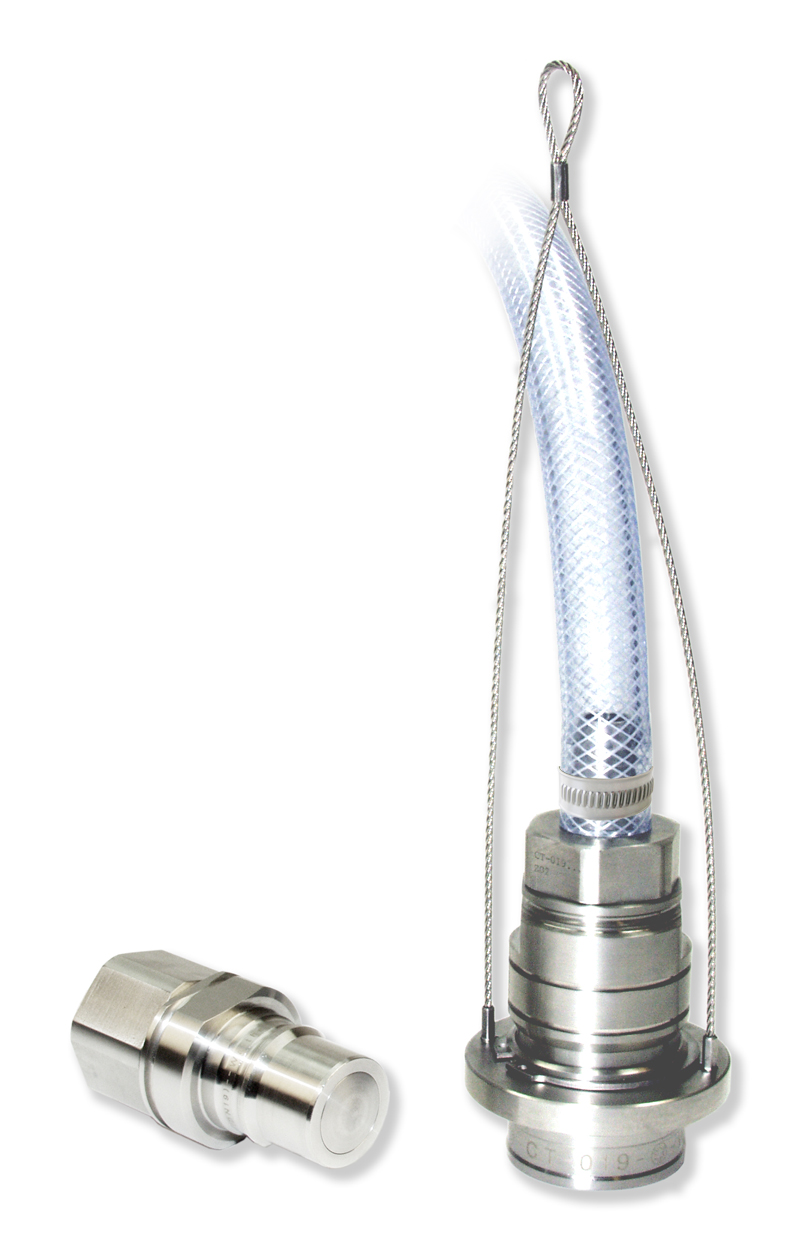

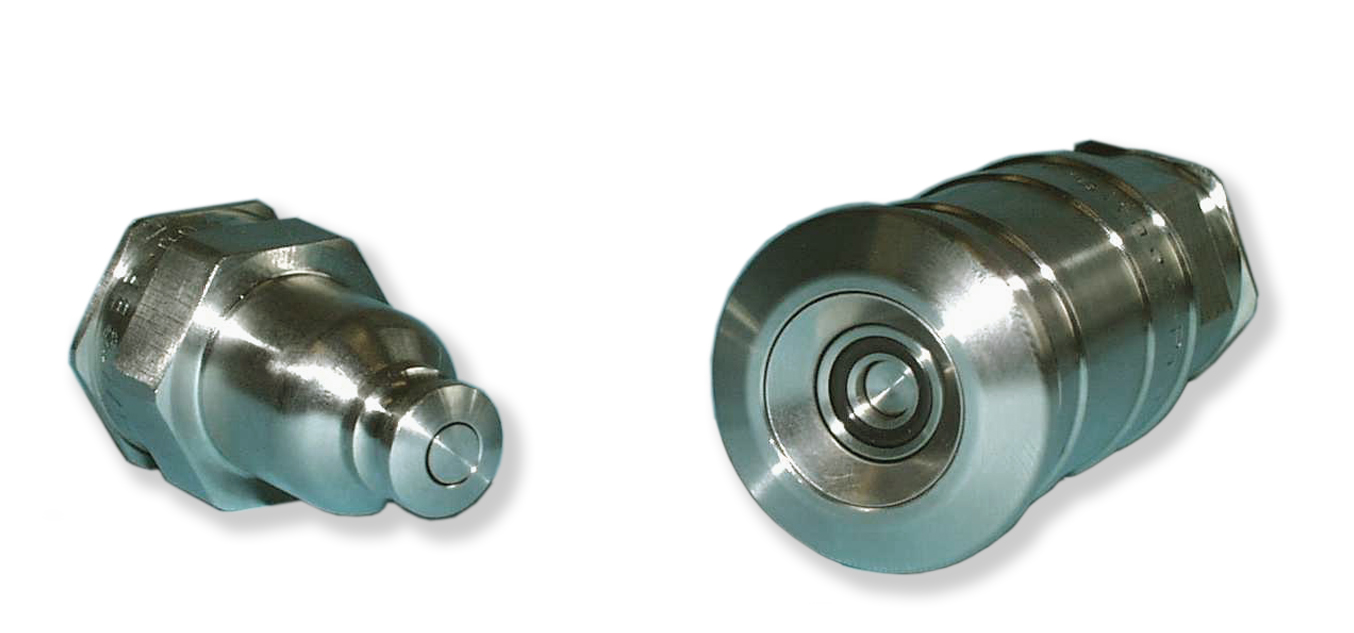

Cha­rak­te­ris­ti­ka: Clean-Break-Kupp­lung aus Edel­stahl, ins­be­son­de­re für dif­fi­zi­le flüs­si­ge oder gas­för­mi­ge Medi­en. Höchs­ter Sicher­heits­stan­dard ein­ge­baut. Opti­ma­les Hand­ling durch Ver­rie­ge­lungs­au­to­ma­tik. Ent­wi­ckelt vor­nehm­lich für den Chemieeinsatz.
Ver­wend­bar für nicht schmie­ren­de Medi­en (wie z. B. demi­ne­ra­li­sier­tes Was­ser, “tro­cke­ne Gase”) sowie für schmie­ren­de Medi­en. Lang­zeit­be­währt für Lösungs­mit­tel, che­mi­sche Flüs­sig­kei­ten und Was­ser­dampf. Eben­falls ein­ge­setzt für Lau­gen, ver­schie­dens­te Säu­ren u. v. m.

Vor­tei­le:

• Clean-Break (ver­lust- und ein­schluss­ar­me Betätigung)
• Leicht zu rei­ni­gen­de glat­te Ball-Face-Außenkontur
• Spritz­frei­heit
• Mini­ma­le Kuppelkraft
• Sicher­heit durch zwangs­ge­steu­er­ten Ver­rie­ge­lungs- und Ven­til­öff­nungs­vor­gang (DN 25 und DN 50)
• Ver­rie­ge­lungs­au­to­ma­tik
• Lang­zeit­be­währt
• DN 25 und DN 50 unter Betriebs­druck kup­pel­bar durch getrenn­ten Ver­rie­ge­lungs- und Ventilöffnungsvorgang

Nenn­wei­ten: DN 5, DN 9, DN 12, DN 25, DN 50

Medi­en:

• Was­ser, Was­ser­dampf, Lösungs­mit­tel, Säu­ren, Sei­fen­lö­sun­gen, Lau­gen, Öle, alle nicht schmie­ren­den Medi­en u. v. m.
• Für dif­fi­zi­le und gas­för­mi­ge Medi­en, haupt­säch­lich für die chem. Industrie

Druck­be­reich: Nenn­wei­ten­ab­hän­gig bis 64 bar

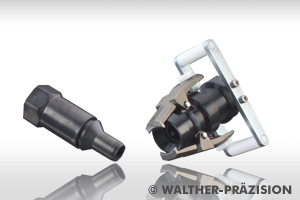

Cha­rak­te­ris­ti­ka: Die Heiß­öl-Kupp­lung der Serie 11–012 / 11–019 wur­de mit spe­zi­el­len tem­pe­ra­tur­sta­bi­len HAT-GRA-Dich­tun­gen aus­ge­stat­tet, die Tem­pe­ra­tu­ren bis 310° C erlauben.

Eine zwei­sei­ti­ge, wär­me­iso­lier­te Klin­ken­ver­rie­ge­lung ermög­licht einen kom­for­ta­blen Kup­pel­vor­gang. Abge­stimm­te Kupp­lungs- und Ven­til­hü­be sor­gen für spritz­frei­es Kup­peln und schüt­zen den Bedie­ner vor Ver­brü­hun­gen bei Fehlbedienung.

Vor­tei­le:

• Druck­be­reich: bis 16 bar
• Tem­pe­ra­tur­be­reich: bis 310° C
• Werk­stof­fe: Stahl brüniert

Nenn­wei­ten: DN 12 und DN 19

Medi­um: Wärmeträgeröl

Druck­be­reich: Bis 16 bar

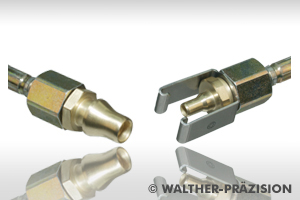

Die Walt­her-Schnell­mon­ta­ge-Ver­schluss­kupp­lung Type 07–003 eig­net sich für hydrau­li­sche Anwen­dun­gen bis zu einem Betriebs­druck von 280 bar. Die Hydrau­lik­kupp­lung mit einer Nenn­wei­te von 3 mm wird in den Berei­chen Auto­mo­ti­ve, Nutz­fahr­zeu­ge, Fahr­zeug­bau, sowie für die Sta­tio­nä­re und Mobil­hy­drau­lik eingesetzt.

Bei Zusam­men­füh­rung der Kupp­lungs­hälf­ten erfolgt die Ver­rie­ge­lung auto­ma­tisch mit KLICK!

Vor­tei­le:

• Ersetzt die her­kömm­li­che Ver­schrau­bung durch auto­ma­ti­sche Verriegelung
• Zeit­ein­spa­rung bei der End­mon­ta­ge durch vor­ge­füll­te Hydrau­lik­sys­te­me und Schläuche
• Kein auf­wän­di­ges Entlüften
• Kei­ne Leckage

Nenn­wei­te: DN 3

Medi­en: Nicht kor­ro­si­ve Medien

Druck­be­reich: Bis 280 bar

Cha­rak­te­ris­ti­ka: Die DIN 2825 for­dert, Dampf­schlauch­lei­tun­gen aus Elas­to­me­ren nur mit beid­sei­tig absper­ren­den Kupp­lun­gen ein­zu­set­zen, damit kein hei­ßes Medi­um nach dem Tren­nen aus­tre­ten kann. Die durch Abküh­lung ver­ur­sach­te Kon­den­sa­ti­on darf den­noch kein Vaku­um im beid­sei­tig ver­schlos­se­nen Schlauch ent­ste­hen lassen.

Vor­tei­le:

• Beid­sei­tig auto­ma­tisch absper­rend beim Entkuppeln
• Zwangs­ge­steu­er­te Ven­til­öff­nung auch bei Unterdruck
• Kein Spritz­ef­fekt
• Ring­grif­fe mit kleins­ten Wärmeübertragungsbrücken
• Medi­en­be­rühr­te Tei­le aus Edelstahl
• PTFE-Abdich­tun­gen
• Farb­kenn­zeich­nung „ROT“

Nenn­wei­ten: DN 10, DN 16

Medi­um: Dampf

Druck­be­reich: bis 250 °C

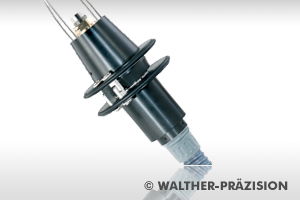

Cha­rak­te­ris­ti­ka: Das Hoch­druck-Betan­kungs­sys­tem der Serie HG ist für die Betan­kung von Kraft­fahr­zeu­gen mit gas­för­mi­gem Was­ser­stoff bis zu einem Betriebs­druck von 875 ent­wi­ckelt worden.

Vor­tei­le:

• Not­t­ren­nung bei zu gro­ßer Zug­be­an­spru­chung (Type HG-006)
• Siche­re und schnel­le Befül­lung der Fahrzeugtanks
• Zer­ti­fi­ziert und vali­diert nach SAE J2600 und TIR 2799
• Erfüllt die „Cold Fill-Anforderungen“

Nenn­wei­ten: DN 4, DN 6

Medi­en: Gas­för­mi­ger Wasserstoff

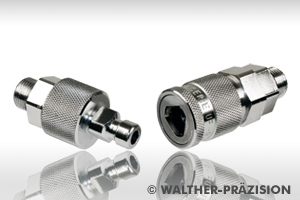

Cha­rak­te­ris­ti­ka: Die Serie UF umfasst Kupp­lun­gen in ein­sei­tig und beid­sei­tig absper­ren­der Aus­füh­rung in den Nenn­grö­ßen von DN 6 bis DN 32. Durch unter­schied­li­che Form­ge­bung (Drei­kant, Vier­kant) von Kupp­lung und Nip­pel kön­nen nur Kupp­lungs­hälf­ten mit glei­cher Schlie­ßung ver­bun­den wer­den. Eine run­de Form­ge­bung ist im Lie­fer­um­fang der Serie LP eben­falls erhältlich.

Vor­tei­le:

• Unver­wech­sel­bar­keit
• Diver­se Dichtungsmaterialien
• Brei­tes Spek­trum an Anschlussarten
• Ent­rie­ge­lungs­si­che­rung
• Ring­grif­fe optio­nal bei gro­ßen Nennweiten

Nenn­wei­ten: DN 6, DN 7, DN 12, DN 19, DN 32

Medi­en: Was­ser, Druck­luft, diver­se Flüs­sig­kei­ten, Kraft­stoff, Schmier­fet­te / Öle, tech­ni­sche Gase u. v. m

Druck­be­reich: bis 40 bar (abhän­gig von Nenn­wei­te und Werkstoff)

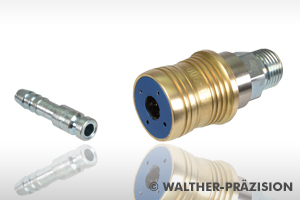

Cha­rak­te­ris­ti­ka: Die WALPRESTA Serie LS arbei­tet nach dem Prin­zip der Rest­druck­steue­rung. Sie ver­fügt über eine Zwei­schritt-Sicher­heits-Ent­rie­ge­lung, die rest­druck­ab­hän­gig bedient wird.

Bei Rest­druck lässt sich die Kupp­lung erst dann voll­stän­dig Ent­kup­peln, wenn der Druck unter eine sicher­heits­re­le­van­te Schwel­le abge­sun­ken ist. Der gefähr­li­che „Peit­schen­ef­fekt“ wird dadurch ausgeschlossen.

Im Gegen­satz zur LS Serie, die als netz­sei­ti­ge Kom­po­nen­te von pneu­ma­ti­schen Ener­gie­lei­tungs­sys­te­men ent­wi­ckelt wur­de, eig­net sich die LT-Serie für den Ein­satz auf der Werk­zeug­sei­te. Für die LT-Serie ist auch ein Kratz­schutz erhältlich.

Vor­tei­le:

• hoher Durch­fluss­kenn­wert
• LS-006 und LT-006 kup­pel­bar mit ver­schie­de­nen Nip­pel­kon­tu­ren z.B. LP-006 und DIN 14152 ohne Bauteilaustausch
• Zwei­schritt-Sicher­heits-Ent­rie­ge­lung, dadurch kein „Peit­schen­ef­fekt“ (LS)

Nenn­wei­ten: DN 6, DN 9, DN11, DN 12, DN 23, DN 38 (Serie LS)/DN 6, DN 9, DN 11 (Serie LT)

Medi­um: Druck­luft bis 16 bar

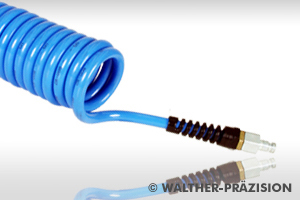

WALTHER Poly­ure­than-Spi­ral-Wen­del­schläu­che wer­den in Nenn­wei­ten von 6,5 – 11 mm bei Arbeits­län­gen von 3000 – 8000 mm angeboten.

Sie ver­ei­nen die Zuver­läs­sig­keit unse­rer Druck­luft­kupp­lun­gen mit den beson­de­ren Eigen­schaf­ten des hoch­wer­ti­gen Poly­ure­than-Mate­ri­als der Spiral-Wendelschläuche.

Alle Spi­ral-Wen­del­schläu­che sind mit einer star­ren Ver­schrau­bung und einem Kunst­stoff-Knick­schutz (Aus­nah­me: NW 11 mit Stahl­knick­schutz) aus­ge­stat­tet. Der Gewin­de­an­schluss ist zylin­drisch aus­ge­führt und mit einer O‑Ring Dich­tung versehen.

Vor­tei­le:

• hohe Durch­fluss­ra­ten bei zuläs­si­gen Betriebs­drü­cken bis 10 bar (bei Raumtemperatur)
• gro­ßer Akti­ons­ra­di­us bei gerin­gem Platz­be­darf durch klei­ne Windungsdurchmesser
• elas­tisch, fle­xi­bel und knick­fest durch Ver­wen­dung von spe­zi­el­lem Polyurethan
• hohe Abrieb‑, Druck- und Verschleißfestigkeit
• extrem dau­er­haf­te Rück­hol­kraft der Spirale
• abso­lut sili­kon­frei; ent­hält kei­ne Weich­ma­cher und Schwer­me­tal­le; benzin‑, öl ‑und frostschutzmittelbeständig
• Tem­pe­ra­tur Ein­satz­be­reich von –20 bis +85 °C
• gera­de Abgän­ge 100 und 500 mm

Nenn­wei­te: DN 3

Medi­en: Nicht kor­ro­si­ve Medien

Druck­be­reich: Bis 280 bar

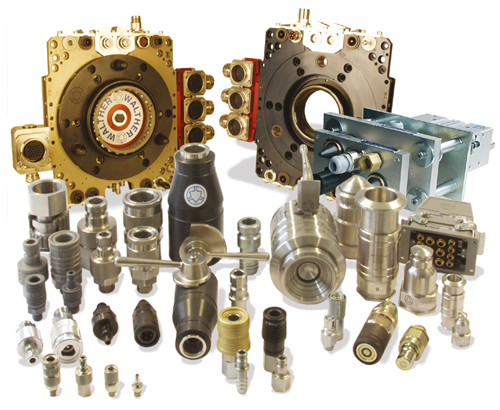

Cha­rak­te­ris­ti­ka: WALTHER-TOOL-MASTER ermög­li­chen einen beson­ders schnel­len Wech­sel der Werk­zeu­ge von Schweiß- und Hand­ling-Robo­tern. Sie bie­ten Ein­satz­mög­lich­kei­ten sowohl für Schweiß- als auch für Grei­fer­werk­zeu­ge und kön­nen, je nach Ein­satz­zweck, mit ver­schie­de­nen Elek­tro- oder Flu­id-Über­tra­gungs­ele­men­ten aus­ge­rüs­tet wer­den. Strom‑, Licht­wel­len- und Signal- sowie Pro­fi­Net-Lei­tun­gen las­sen sich eben­so sicher tren­nen wie Hydrau­lik- und Pneumatikleitungen.

Vor­tei­le:

• Trag­fä­hig­keit je nach Ver­si­on: 25 KN (TOOL MASTER 500), 40 oder 60 KN (TOOL MASTER 1000)
• Gerin­ges Eigengewicht
• Mini­ma­le Bau­hö­he (96 mm in gekup­pel­tem Zustand)
• Mul­tiflansch für alle gän­gi­gen Robo­ter erhältlich
• Aus­gleichs­mo­dul zur Zen­trie­rung von radia­lem und axia­lem Ver­satz zwi­schen Werk­zeug und Robo­ter lieferbar
• Berüh­rungs­lo­se Sicherheitsschaltung

Werk­zeug­ab­la­ge: Abge­stimmt auf den Werk­zeug­wechs­ler opti­mie­ren spe­zi­el­le Werk­zeug­ab­la­gen die Auf­nah­me von Werk­zeu­gen am Robo­ter­ar­beits­platz, und gewähr­leis­ten ein schnel­les und siche­res Ablegen.

Genau wie der Werk­zeug­wechs­ler ist auch die Werk­zeug­ab­la­ge modu­lar auf­ge­baut und kann aus Ein­zel­ele­men­ten zusam­men­ge­stellt werden.

An- und Ein­bau­ele­men­te: Die WALTHER-TOOL-MASTER und die Werk­zeug­ab­la­gen sind modu­lar auf­ge­baut und las­sen sich mit unter­schied­li­chen Anbau­ele­men­ten und einer Viel­zahl von Elek­tro­ste­ckern für ver­schie­de­ne Medi­en und alle Auf­ga­ben ausrüsten.

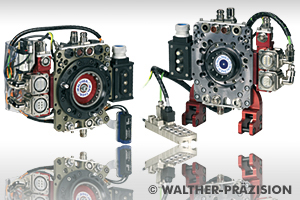

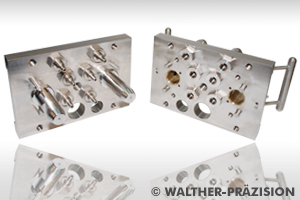

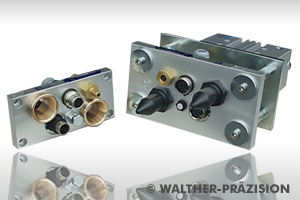

Manu­ell betä­tig­te Multikupplungen
Cha­rak­te­ris­ti­ka: Die robus­ten und bewähr­ten hand­be­tä­tig­ten Mul­tikupp­lun­gen von WALTHER-PRÄZISION gibt es in den unter­schied­lichs­ten Aus­füh­run­gen zum gleich­zei­ti­gen Ver­bin­den meh­re­rer Gase bzw. Flüs­sig­kei­ten und elek­tri­scher Leitungen.

Durch die fes­te Anord­nung der Kupp­lungs­ele­men­te wer­den Ver­wech­se­lun­gen aus­ge­schlos­sen und die Dau­er des Kupp­lungs­vor­gan­ges enorm ver­kürzt. Der Ein­satz der Mul­tikupp­lun­gen erfolgt über­all dort, wo pro­zes­si­che­re und halb­au­to­ma­ti­sche Arbeits­ab­läu­fe beim Fer­ti­gen, Prü­fen, Steu­ern und Regeln erfor­der­lich sind.

Auto­ma­tisch betä­tig­te Multikupplungen
Die­se Kupp­lun­gen kom­men bei auto­ma­ti­sier­ten Betriebs­ab­läu­fen zum Ein­satz. Die Kup­pel­be­we­gung erfolgt wahl­wei­se elek­trisch, pneu­ma­tisch oder hydrau­lisch. Mul­tikupp­lun­gen in Plat­ten­bau­wei­se kön­nen je nach Anfor­de­rung mit unter­schied­li­chen Medi­en- und Elek­tro­ele­men­ten belegt werden.

Vor­tei­le:

• Hohe Pro­zess­si­cher­heit
• Kos­ten­ein­spa­rung durch schnel­le Verbindung
• Doku­men­tier­ba­rer Ablauf für Prozeßüberwachung
• Erhöh­te Bedien­si­cher­heit / Arbeitsschutz

Unter­schie­den wer­den: Mul­tikupp­lun­gen in ein­fa­cher Plat­ten­bau­wei­se ohne Bewe­gungs­mo­du­le, Mul­tikupp­lun­gen in Stoß­tech­nik (mit eige­nem Antrieb), Mul­tikupp­lun­gen in Stoß­fän­ger­tech­nik (Kräf­te­neu­tral), Mul­tikupp­lun­gen in Ein­zugs­tech­nik (Kräf­te­neu­tral), Sonderdockingsysteme
