Knickstab-Druckentlastungen von Bormann & Neupert by BS&B verringern Anlagenstillstände und verbessern die Produktivität.
Druckentlastungen schützen Produktionseinrichtungen und Prozessmedien vor den Gefahren durch unzulässige Überdrücke. Für Anlagenbetreiber zählen neben schnellem und präzisem Ansprechen auch wirtschaftliche Aspekte. BPRV-Knickstab-Druckentlastungen von Bormann & Neupert by BS&B vereinen große Genauigkeit und hohe Durchflussleistung mit einfacher Rückstellung ohne Ausbau. So verkürzen sie Anlagenstillstände und erhöhen die Produktivität.

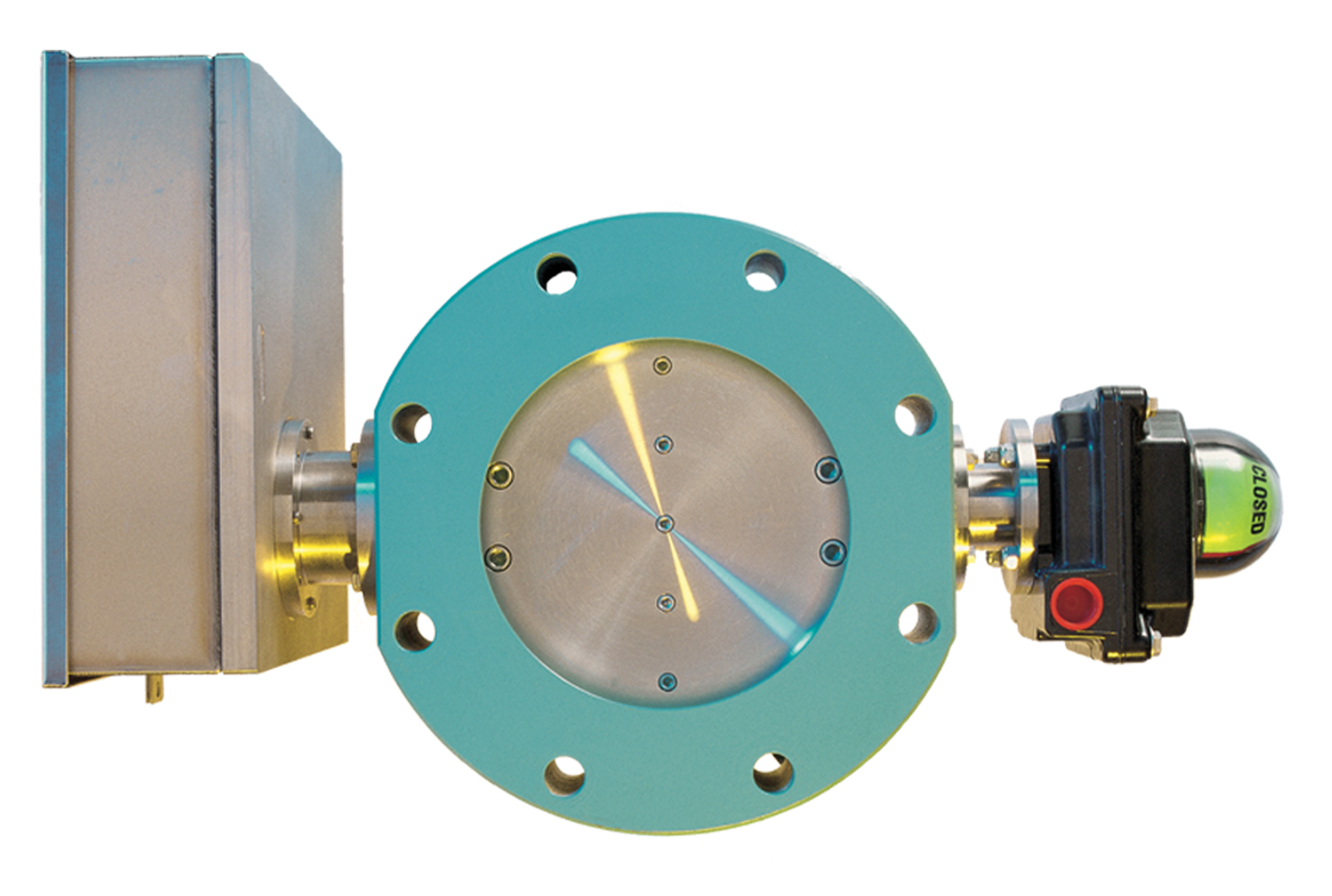

Ihre Funktionsweise unterscheidet sich dabei grundlegend von Berstscheiben oder herkömmlichen Sicherheitsventilen: Im regulären Betrieb dichtet die drehbar gelagerte Ventilscheibe der Armatur den Durchflussquerschnitt sicher ab. Teflondichtungen gewährleisten eine größtmögliche technische Dichtigkeit der Armatur. Der Prozessdruck wirkt über einen Hebelmechanismus auf den Knickstab, über dessen Länge, Durchmesser und Festigkeit der Ansprechdruck festgelegt ist. Bis zum Erreichen des Ansprechdrucks hält der Knickstab die Ventilscheibe sicher in ihrer geschlossenen Position – auch bei stark schwankenden Betriebsdrücken und bis zu 95 Prozent des Ansprechdrucks.
Knickstabgesteuerte, schnellwirkende Druckentlastung
Sobald der kritische Druck erreicht wird, gibt der Knickstab kontrolliert nach: Die Ventilscheibe rotiert um 90 Grad und gibt sofort den vollen Entlastungsquerschnitt frei. Für einen maximalen Öffnungsdurchmesser bei höchster Stabilität ist die Ventilscheibe hohl ausgeführt. So bietet sie eine höhere Durchflussleistung als herkömmliche Sicherheitsventile gleicher Nenngröße.
Die Rückstellung – also das Wiederverschließen – erfolgt in wenigen Minuten und ausschließlich von außen, ein Ausbau oder spezielle Werkzeuge sind nicht notwendig. Der Bediener bewegt lediglich die Ventilscheibe über den Hebelmechanismus in die geschlossene Position zurück und setzt einen neuen Knickstab ein. Noch schneller und einfacher wird der Ersatz durch die Verwendung der optionalen Saf-T-Pin-Knickstabkartuschen – vormontierte und vorkalibrierte Einheiten zum Einschieben. Eine Exposition des Bedieners gegenüber Prozessmedien ist bei allen Varianten ausgeschlossen; das bietet Sicherheit bei der Arbeit mit Gefahrenstoffen. Die von außen zugängliche Konstruktion des Entlastungsmechanismus vereinfacht auch die regelmäßige Wartung oder Überprüfung vor Ort ohne Demontage.
Die Sicherheitsarmaturen sind standardmäßig in Nenngrößen von 25 bis 1.500 Millimetern und auch mit sehr niedrigen Ansprechdrücken von weniger als 0,1 bar lieferbar. Flanschanschlüsse und Gehäuseabmessungen sind gemäß ANSI 150 oder DIN PN 10 ausgeführt. Für Stabilität und Robustheit erfolgt die Verschraubung immer vollflächig mit dem Armaturengehäuse. Selbstverständlich erfüllen die Knickstab-Druckentlastungen alle relevanten Normen wie etwa die Europäische Druckgeräterichtlinie und verfügen über CE-Zeichen oder UD-Kennzeichnungen gemäß ASME.
Standardmaterialien für den Ventilkörper sind Kohlenstoffstahl und Edelstahl, die Ventilscheibe ist aus Edelstahl gefertigt. Für korrosive Medien bietet Bormann & Neupert by BS&B zusätzliche Sonderausführungen etwa in Duplex, Hastelloy oder Inconel an. Ebenso werden alternative Materialien für die Dichtungen aus Teflon angeboten. Für Anwendungen mit variablem Gegendruck bietet Bormann & Neupert by BS&B gegendruckunabhängige Varianten. Ebenso stehen optional visuelle und elektrische Statusanzeigen zur Verfügung.
